Opis
Uwaga! Płatność tylko przelewem

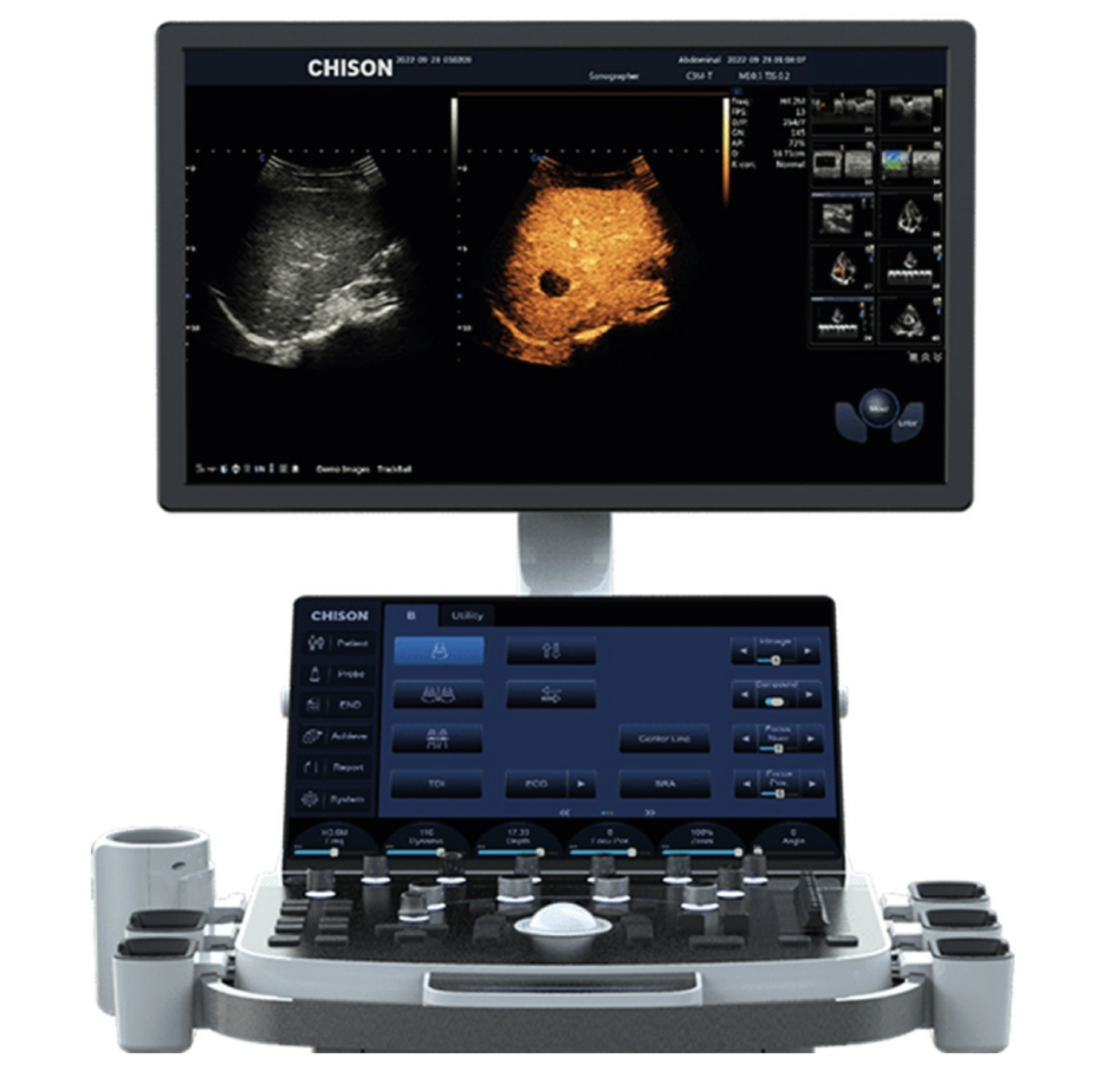

CHISON SonoMax 9 to zaawansowany, stacjonarny ultrasonograf o bardzo szerokim spektrum zastosowań klinicznych. Wykorzystuje technologię podwójnego, równoczesnego przetwarzania obrazu, co przekłada się na wysoką jakość diagnostyczną i precyzję obrazowania.
Zastosowanie sztucznej inteligencji umożliwia automatyczną optymalizację parametrów obrazu, dzięki czemu użytkownik może skupić się na badaniu pacjenta, a nie na ręcznej regulacji ustawień. Platforma oferuje liczne zautomatyzowane funkcje usprawniające codzienną pracę. System sprawdza się zarówno w diagnostyce ogólnej, jak i w zaawansowanych badaniach kardiologicznych oraz ginekologiczno-położniczych.
Zaawansowane tryby i moduły obrazowania
MVI – mikrowaskularyzacja
Nowoczesny algorytm umożliwia wizualizację nawet bardzo drobnych przepływów naczyniowych.
Obrazowanie kontrastowe
Pozwala na precyzyjne uwidocznienie środka kontrastowego w naczyniach.
Sound Flow
Mapowanie przepływu w oparciu o obraz 2D w skali szarości.
Sono Crystal
Moduł wspierający diagnostykę prenatalną poprzez zaawansowaną wizualizację struktur.
Elastografia uciskowa
Ocena sztywności tkanek z wykorzystaniem kolorowej mapy odkształceń.
Elastografia ShearWave (SWE)
Elastografia fali poprzecznej zapewniająca ilościową i bardziej precyzyjną ocenę sztywności tkanek.
Strain & Strain Ratio
Nieinwazyjna analiza funkcji mięśnia sercowego, umożliwiająca różnicowanie ruchu czynnego i biernego segmentów oraz ocenę dyssynchronii wewnątrzkomorowej.
Auto EF
Automatyczne wykrywanie i obrys wsierdzia z obliczaniem parametrów funkcji serca (EDV, ESV, EF).
SonoPW
Spektralny Doppler z możliwością rozszerzenia do czterech bramek jednocześnie.
SonoAI-OB
Automatyczne pomiary parametrów położniczych: BPD, HC, AC, FL, NT.
Specyfikacja techniczna
Monitor HD LED 23,8” (obrotowy)
Ekran dotykowy 15,6” z regulacją nachylenia do 30°
Dysk SSD 500 GB do archiwizacji badań + nagrywarka DVD
Wbudowany podgrzewacz żelu
Menu w języku polskim
5 aktywnych, bezpinowych gniazd głowic
8 portów USB
10 segmentów TGC do precyzyjnej regulacji obrazu
Klawiatura nachylona pod kątem 12°
AIO – automatyczna optymalizacja obrazu
Tryby obrazowania
B, B/M, B/BC, CFM, PW, PD/PD Dir., Triplex, Duplex, Quadplex, Trapez, Chroma B/M/PW
Zestaw zawiera
Aparat USG SonoMax 9 oraz trzy głowice:
Głowica Convex C1-5
Zakres częstotliwości: 1.0–5.0 MHz
Zastosowanie: jama brzuszna, ginekologia, położnictwo, urologia
Głowica liniowa L4-10
Zakres częstotliwości: 4.0–10.0 MHz
Szerokość czoła: 38 mm
Zastosowanie: mięśnie, stawy, small parts, naczynia obwodowe, płuca, jama brzuszna
Głowica kardiologiczna S1-5
Zakres częstotliwości: 1–5 MHz
Zastosowanie: badania echokardiograficzne
W zestawie znajduje się również drukarka termiczna Sony Printer.
